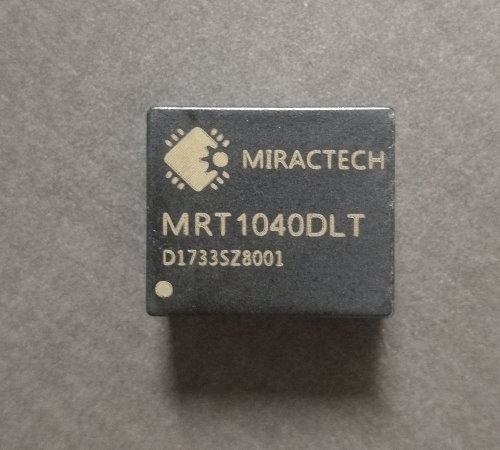

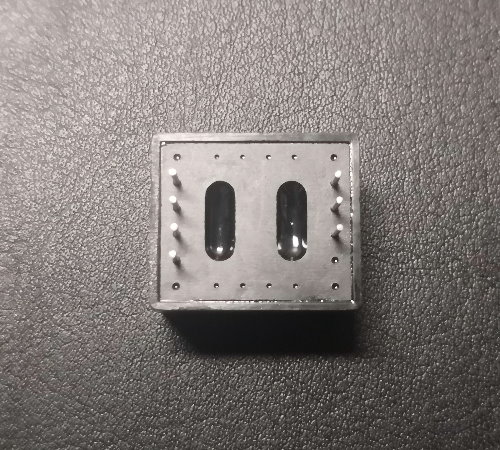

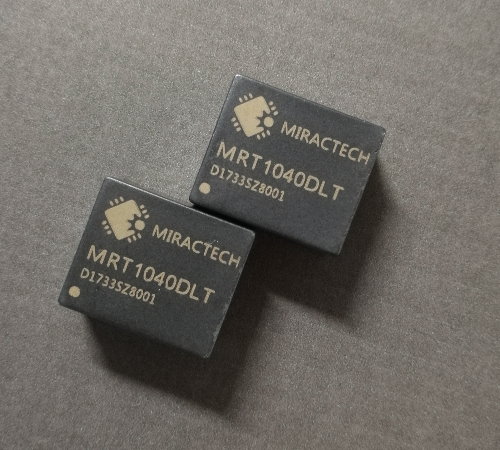

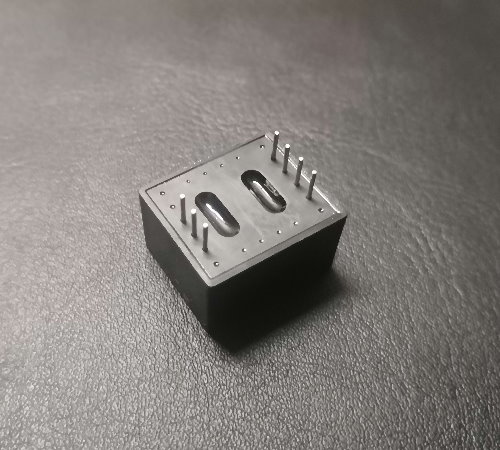

MRT1040DLT CAN总线隔离模块

MRT1040DL是一款带隔离的通用CAN收发 器 芯 片 ， 该 芯 片 内 部 集 成 了 所 有 必 需 的CAN隔离及CAN收、发器件，这些都被集成在不到3平方厘米的芯片上。芯片的主要功能是将CAN控制器的逻辑电平转换为CAN总线的差分电平并且具有DC 1500V的隔离功能。该芯片符合ISO 11898标准，因此，它可以和其他遵从ISO 11898标准的CAN收发器产品互操作。

1、具有DC 1500V隔离功能；
2、真正隔离电源，不发热、高效、稳定；
3、宽压工作（2.9V-5.25V）；
4、完全符合"ISO 11898-24 V"标准；
5、速率最高达1Mbit/s；
6、在24V系统中防止电池对地的短路；
7、热保护；
8、对电磁干扰有高的抗干扰性；
9、至少可连接110个节点；
10、内部具有TVS防过压保护(MRT1040DLPT)；

主要应用在：汽车电子、安防监控、工业控制、仪器仪表、石油化工、电力监控等设备上。

点击此处下载数据手册：http://www.miractech.com/soft/MRT1040DLT.pdf

点击此处下载原理图与PCB封装文件：http://www.miractech.com/soft/MRT1040DLT_MRT485DLT_MRT232DLT.rar
